·8路平衡式话筒/线路输入, 每个输入通道有独立的压限器、均衡器、噪声门、自动增益，每个输入通道的线路输入可以根据需要选取灵敏度；

·8路平衡式输出，每个输出通道有独立的八段参数均衡器、延时器、分频器、压限器模块，采用凤凰接线端口，方便工程安装；

·24bit/48kHz A/D、D/A转换，最高可达96kHz取样率；

·内置高速DSP芯片，具有编组控制功能；

·前级放大、信号发生器、压限器、均衡器、自动增益、环境噪声自动控制等功能；

·全功能矩阵混音功能；

·内置摄像跟踪功能，支持pelco P/D和SONY EVI-D70摄像机协议；

·RS－232双向串行接口；

·RS－485摄像机控制接口；

·GPIO可编程控制接口；

·支持SNMP/SMTP远程管理。

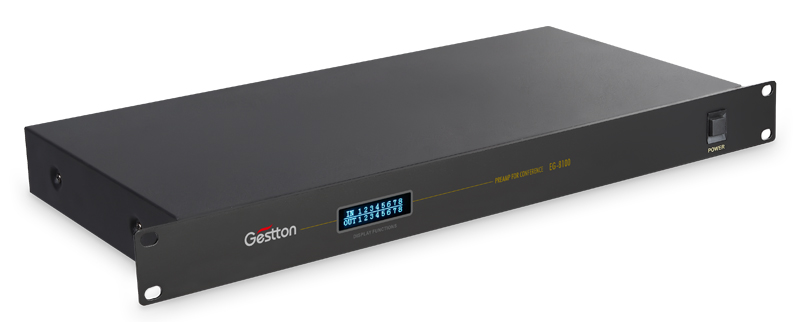

EG-8100

系统参数规格



电源电压AC110－220V、50Hz 最大电流消耗0.2A

幻象电源DC48V

输入输出接口 平衡凤凰接线端口

RS232接口*1

RS485接口*1

输入共模抑制85dB@20dBu,1KHz

A/D 、D/A动态范围114dB

输入阻抗2kΩ

频率响应20Hz－20KHz

系统延时5.79ms

相位响应20Hz－20KHz +/25度

最大输入增益24dBu

输入输出量化48KHz/24bit

通道隔离度100dB@1KHz,+20dBu

总谐波失真（THD+D）≤0.005%@1KHz,+4dBu

等效输入噪音EIN：≤-128dB

输入到输出动态范围110dB

最大输出：20dBu

输出阻抗100Ω

工作温度：0—40℃

尺寸（L*W*H）483*304*44mm
